Wire-Free Power

Wire-Free Power

最近突然看到幾個無線充電的「電板」產品
手機或是一些MP3音樂播放機就直接「放在」這個電板上充電
不用麻煩連接專屬充電器或是一堆電線

這個概念早在好幾年前就聽到朋友說過，直覺就大概是感應線圈相互感應充電
甚至有些沒有連接器的手機（如PHS幾款）早就出現了

但如果要適用於很多種機器，就可能沒有那麼簡單才是
看到早於1999年公告的美國專利第5963012號所揭露的無線電池充電系統

大概就可看出技術基本的型態
此案主要範圍如下：
1. A battery charging system, comprising:
a rechargeable battery including:
a battery parameter sensor for measuring battery parameter information of the rechargeable battery; and
a proximity sensor coupled to the battery parameter sensor;
a battery charging device for recharging the rechargeable battery, including:
a controller for storing a charging process;
an excitation circuit for activating the proximity sensor; and
a reader circuit for receiving the battery parameter information, the controller adaptively modifying its charging process in response to the battery parameter information.
主要有充電電池、參數感應器、裝置接近感應器、充電裝置、控制器與感應線圈，由於要適用多種充電電池，各充電電池的參數想必是必要的，並且透過接近感應器判斷物件接近的距離，這自然也是必要特徵

2005年公告的美國專利第6,913,477號所揭露的無線手機電源供應器，也可看出技術特徵在於充電電池與充電器間透過線圈，而且是在平板上的多個小線圈來連結，
這件所獲得的權利範圍有：
(1)平面接觸裝置
(2)上述平面上的複數個電接觸點，讓接觸的充電裝置所擺放的位置不用被限制
(3)感應線圈
(4)控制單元，控制所接觸的接觸點

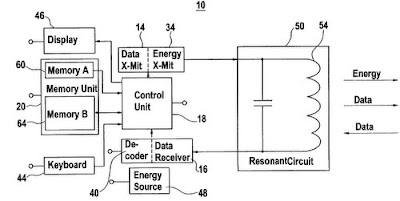

利用無線傳遞能量的技術早就不是新聞了：

(美國專利第6275143號)


有位在連接器公司的朋友告訴我，他快要失業了！
Ron
